În domeniul siguranței electrice și al protecției circuitelor, siguranțele cu cartuș joacă un rol crucial. Când vine vorba de circuite paralele, înțelegerea modului în care funcționează siguranțele cu cartuș este esențială pentru a asigura funcționarea corectă și siguranța sistemelor electrice. În calitate de furnizor reputat de siguranțe cu cartuș, sunt bine versat în complexitatea acestor componente și comportamentul lor în circuite paralele.
Înțelegerea circuitelor paralele
Înainte de a explora cum funcționează siguranțele cu cartuș în circuite paralele, este important să înțelegeți clar ce este un circuit paralel. Într-un circuit paralel, mai multe componente electrice sunt conectate astfel încât să existe mai multe căi pentru curgerea curentului electric. Fiecare componentă dintr-un circuit paralel are aceeași tensiune pe ea, iar curentul total din circuit este suma curenților care circulă prin fiecare componentă individuală.
Matematic, dacă avem (n) rezistențe (R_1, R_2,\cdots, R_n) conectate în paralel, rezistența echivalentă (R_{eq}) a circuitului este dată de formula (\frac{1}{R_{eq}}=\frac{1}{R_1}+\frac{1}{R_2}+\cdots+\n}{1}{R_{eq}). Și conform legii lui Ohm (I = \frac{V}{R}), unde (I) este curentul, (V) este tensiunea și (R) este rezistența. Deoarece tensiunea pe fiecare ramură paralelă este aceeași, curentul prin fiecare ramură va depinde de rezistența acelei ramuri.
Elementele de bază ale siguranțelor cu cartuș
O siguranță cu cartuș este un tip de siguranță electrică care constă dintr-o bandă sau un fir de metal închis într-o carcasă în formă de cartuș. Banda de metal este proiectată să se topească atunci când o anumită cantitate de curent, cunoscută sub numele de curent nominal, trece prin ea. Această acțiune de topire rupe circuitul electric, protejând astfel componentele electrice conectate în aval de curentul excesiv.
Valoarea nominală a unei siguranțe cartuş este specificată în ceea ce privește curentul - capacitatea de transport și tensiunea nominală. De exemplu, o siguranță poate fi evaluată la 5A (amperi) și 250V (volți). Capacitatea curentă - purtă indică cantitatea maximă de curent pe care siguranța o poate transporta în siguranță, fără a se topi, în timp ce tensiunea nominală indică tensiunea maximă pe care o poate rezista siguranța fără arc.
Siguranțe cu cartuș în circuite paralele
Atunci când siguranțele cu cartuș sunt conectate în paralel într-un circuit, comportamentul general al siguranțelor este puțin mai complex decât într-un circuit în serie simplu. Punctul cheie de înțeles este că curentul se împarte între siguranțele paralele în funcție de rezistența acestora.
Să presupunem că avem două siguranțe cu cartuș (F_1) și (F_2) conectate în paralel. Fiecare siguranță are propria rezistență (R_{F1}) și (R_{F2}). Conform regulii de împărțire a curentului în circuite paralele, curentul (I_1) prin siguranța (F_1) și (I_2) prin siguranța (F_2) este dat de:
(I_1=\frac{R_{F2}}{R_{F1} + R_{F2}}I_{total}) și (I_2=\frac{R_{F1}}{R_{F1}+R_{F2}}I_{total})
unde (I_{total}) este curentul total care intră în combinația paralelă a siguranțelor.
Într-o situație ideală, dacă cele două siguranțe au exact aceeași rezistență, curentul se va împărți în mod egal între ele. Cu toate acestea, în scenariile din lumea reală, există întotdeauna ușoare variații ale rezistenței siguranțelor din cauza toleranțelor de fabricație. Aceste variații pot provoca o distribuție inegală a curentului între siguranțele paralele.
Distribuția inegală a curentului și consecințele acesteia
Dacă o siguranță are o rezistență mai mică decât cealaltă, va transporta o parte mai mare din curentul total. Acest lucru poate duce la o situație în care siguranța cu rezistența mai mică ard mai întâi, chiar dacă curentul total din circuit este sub curentul nominal combinat al celor două siguranțe.
De exemplu, să presupunem că avem două siguranțe cartuş de 5A conectate în paralel. Ne-am putea aștepta să poată transporta în siguranță un curent total de 10A. Dar dacă o siguranță are o rezistență puțin mai mică, poate transporta mai mult de 5A, în timp ce cealaltă are mai puțin. Ca rezultat, siguranța cu curent mai mare poate arde la un curent total al circuitului de, să zicem, 8 A, lăsând cealaltă siguranță intactă.
Această distribuție inegală a curentului poate duce și la îmbătrânirea prematură a siguranțelor. Siguranța care transportă mai mult curent va experimenta mai multă încălzire, ceea ce poate duce la degradarea în timp a benzii de metal din interiorul siguranței. Această degradare poate modifica și mai mult rezistența siguranței, exacerbând problema distribuției inegale a curentului.
Selectarea siguranțelor cartuş potrivite pentru circuite paralele

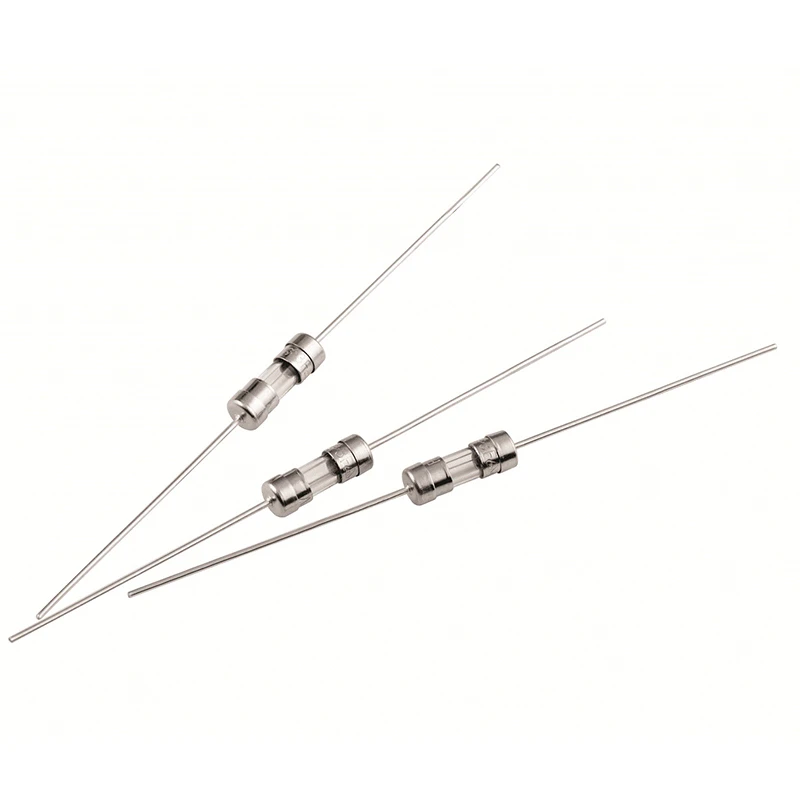

Atunci când utilizați siguranțe cu cartuș în circuite paralele, este esențial să selectați siguranțe cu caracteristici similare. Aceasta include aceeași valoare nominală de curent, tensiune nominală și cât mai aproape posibil de aceeași rezistență. La compania noastră, oferim o gamă largă de siguranțe cu cartuș de înaltă calitate, cum ar fiSiguranțe 10x38mm,Siguranțe de 3,6 x 10 mm, șiSiguranțe 6x32mm. Siguranțele noastre sunt fabricate cu măsuri stricte de control al calității pentru a asigura o performanță constantă și pentru a minimiza variațiile de rezistență.
Înainte de a instala siguranțe în paralel, este de asemenea recomandabil să testați siguranțele pentru a le măsura rezistența. Acest lucru poate ajuta la identificarea oricăror diferențe semnificative de rezistență între siguranțe și permite efectuarea de ajustări sau înlocuiri corespunzătoare.
Avantajele utilizării siguranțelor cu cartuș în paralel
În ciuda provocărilor asociate cu distribuția inegală a curentului, există câteva avantaje în utilizarea siguranțelor cu cartuș în circuite paralele. Unul dintre principalele avantaje este capacitatea de a crește capacitatea totală de transport a curentului a sistemului de protecție a siguranțelor. De exemplu, dacă o singură siguranță de 10 A nu este suficientă pentru a gestiona curentul așteptat într-un circuit, două siguranțe de 5 A conectate în paralel pot oferi efectiv o capacitate de transport mai mare a curentului.
Un alt avantaj este redundanța. Dacă o siguranță se arde, cealaltă siguranță poate oferi în continuare un anumit nivel de protecție circuitului. Acest lucru poate fi deosebit de util în aplicațiile critice în care o pierdere completă de putere din cauza unei singure defecțiuni este inacceptabilă.
Monitorizare și întreținere
Monitorizarea și întreținerea regulată a siguranțelor cu cartuș în circuitele paralele sunt esențiale. Aceasta include inspectarea vizuală a siguranțelor pentru semne de deteriorare sau supraîncălzire, cum ar fi decolorarea sau umflarea cartuşului. De asemenea, este important să măsurați periodic curentul prin fiecare siguranță pentru a vă asigura că curentul este distribuit uniform.
Dacă se arde o siguranță, este important să se determine cauza defecțiunii. O siguranță arsă se poate datora unei suprasarcini temporare, unui scurtcircuit în circuit sau distribuției inegale a curentului între siguranțele paralele. Odată ce cauza a fost identificată și corectată, siguranța arsă trebuie înlocuită cu o nouă siguranță de același tip și de același tip.
Concluzie
În concluzie, siguranțele cu cartuș în circuite paralele oferă atât oportunități, cât și provocări. Deși pot crește capacitatea de transport a curentului și pot oferi redundanță, problema distribuției inegale a curentului trebuie gestionată cu atenție. În calitate de furnizor de siguranțe cu cartuș, ne angajăm să oferim clienților noștri siguranțe de înaltă calitate și suportul tehnic necesar pentru a asigura funcționarea sigură și eficientă a sistemelor lor electrice.
Dacă aveți nevoie de siguranțe cu cartuș pentru aplicațiile dumneavoastră cu circuite paralele, vă invităm să ne contactați pentru o discuție detaliată despre cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ajute în alegerea siguranțelor potrivite și să vă ofere îndrumări privind instalarea și întreținerea.
Referințe
- Dorf, RC și Svoboda, JA (2016). Introducere în circuitele electrice. Wiley.
- Terman, FE (1955). Inginerie electronică și radio. McGraw - Hill.
